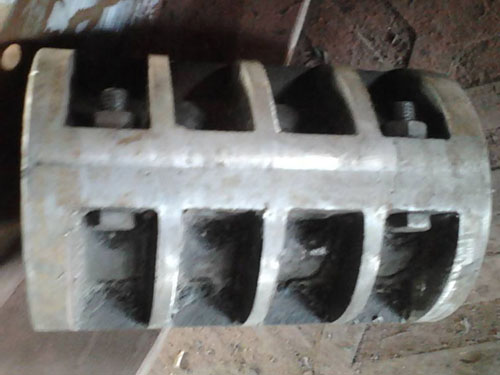

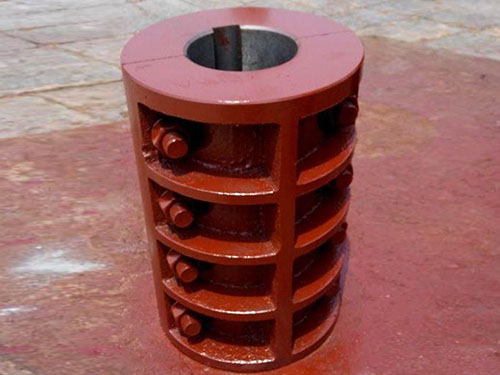

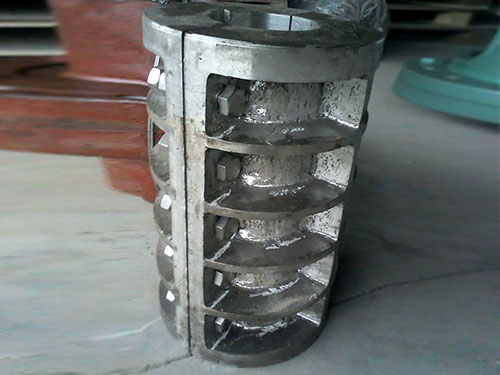

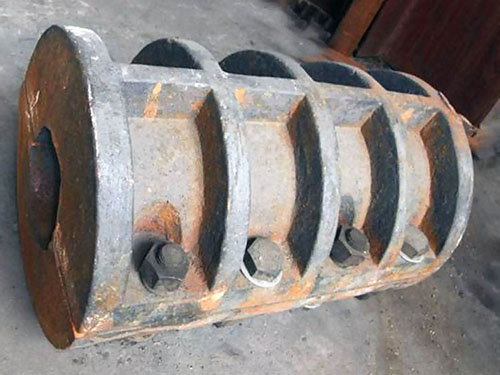

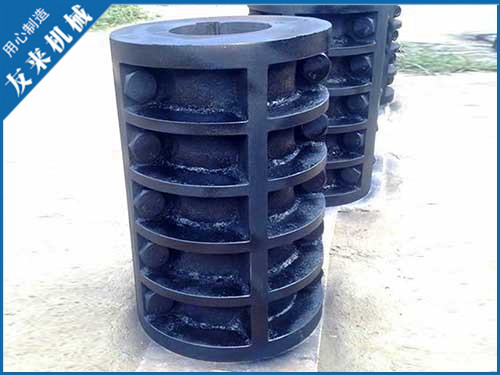

JQ/JQW型夹壳联轴器用于反应器搅拌轴过长,分两段制造时两搅拌轴的联接,若立式减速机输出轴与反应器搅拌轴联接选用夹壳...
立即订购
产品详情





JQ/JQW型夹壳联轴器用于反应器搅拌轴过长,分两段制造时两搅拌轴的联接,若立式减速机输出轴与反应器搅拌轴联接选用夹壳联轴器,需在定货时提出,以便对输出轴尺寸用非标要求。

JQ/JQW型夹壳联轴器是利用两个沿轴向剖分的夹壳,用螺栓夹紧以实现两轴联接,靠两半联轴器表面间的摩擦力传递转矩,利用平键作辅助联接。

JQ/JQW型夹壳联轴器装配和拆卸时轴不需轴向移动,所以装拆很方便,夹壳联轴器的缺点是两轴轴线对中精度低,结构和形状比较复杂,制造及平衡精度较低,只适用于低速和载荷平稳的场合,通常较大外缘的线速度不大于 5m/s ,当线速度超过 5m/s 时需要进行平衡校验。

为了改善平衡状况,螺栓应正、倒相间安装。夹壳联轴器不具备轴向、径向和角向的补偿性能。

JQ/JQW型夹壳联轴器的特性与夹壳联轴器近似,结构简单,装拆方便,适用于低速,无冲击,振动载荷平稳的场合,宜用于搅拌器等立轴的联接。

JQ/JQW型夹壳联轴器的优缺点详谈如下:

1、夹壳联轴器的优点

JQ/JQW型夹壳联轴器是由两个沿轴向剖开的夹壳组成,主要有单槽的和双槽的,带键槽的和无键槽的,有单一孔径和双孔径的单槽夹持型刚性联轴器紧套在轴上,提供大扭矩握力而不会损害轴面。双槽刚性联轴器则方便拆卸和维护,且不用移动其它的零件。双槽刚性联轴器的螺钉是正反装的,能保持动态平衡。原材料有铝、碳钢和不锈钢,多种型号和规格,也可以根据客户特别的要求定制一头公制另一头英制的双孔径联轴器。

2、夹壳联轴器的缺点

JQ/JQW型夹壳联轴器的缺点是两轴轴线对中精度低,结构和形状比较复杂,制造及平衡精度较低,只适用于低速和载荷平稳的场合,通常较大外缘的线速度不大于 5m/s,当线速度超过 5m/s 时需要进行平衡校验。夹壳联轴器装配和拆卸时轴不需轴向移动,所以装拆很方便,为了改善平衡状况,螺栓应正、倒相间安装。夹壳联轴器不具备轴向、径向和角向的补偿性能。

标定符号孔径MmaxDLL1
(H8/j7)
L2L0n-d0d1
(H11/h11)
d2
(H11)
a1
(H11)
b1l1l2Rfbt重量(kg)
JQ-252590951102045584-1232205435600.20.4828.34.47
JQ-3030901021302055644-1438255445700.20.4833.34.47
JQ-35352361181622071806-1443305455850.40.61038.37.60
JQ-40402361181622071806-1448355655850.40.61243.37.60
JQ-45455301351902483946-14573765701000.40.61448.810.85
JQ-50505301351902483946-14624265701000.40.61453.810.85
JQ-55555301351902483946-14674765701000.611659.310.85
JQ-60601400172250301101248-187350861001300.611864.425.06
JQ-65651400172250301101248-187855861001300.611869.425.06
JQ-70701400172250301101248-188360861001300.612074.925.06
JQ-80802650185280381311388-189471081101450.612285.430.16
JQ-85852650185280381211388-1899751081101450.612290.430.16
JQ-90905200230330381461648-23105801081401700.612595.456.38
JQ-95955200230330381461648-23110851081401700.6125100.456.38
JQ-1001005200230330381461648-23115901081401700.6128106.456.38
JQ-1051055200230330381461648-23120951081401700.6128111.456.38
JQ-1101109000260390461721908-2312510012101602000.6128116.490
JQ-1151159000260390461721908-2313010512101602000.6132122.490
JQ-1201209000260390461721908-2313511012101602000.6132127.490
JQ-125125150002804405419321010-2314011514121802250.6132132.4125
JQ-130

130

150002804405419321010-2314611814121802250.6132137.4125
JQ-140140150003004405419323010-2315812814121802250.6136148.4125
JQ-150150280003405006421826010-3317013416142002550.6136158.4215
JQ-160160280003405006421826010-3318014416142002550.6140169.4215
JQ-180180310003805607224430010-33200162181624028511.545190.4350
JQ-200200337504206408028034010-33220182201827032511.545210.4516
